74ls138译码器中文资料

74HC138基本功能

74LS138 为3 线-8 线译码器,共有 54/74S138和 54/74LS138 两种线路结构型式,其74LS138工作原理如下:

当一个选通端(G1)为高电平,另两个选通端(/(G2A)和/(G2B))为低电平时,可将地址端(A、B、C)的二进制编码在一个对应的输出端以低电平译出。

74LS138的作用:

利用 G1、/(G2A)和/(G2B)可级联扩展成 24 线译码器;若外接一个反相器还可级联扩展成 32 线译码器。

若将选通端中的一个作为数据输入端时,74LS138还可作数据分配器


用与非门组成的3线-8线译码器74LS138

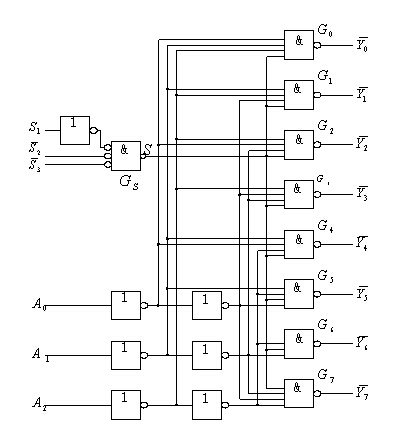

图 74ls138译码器内部电路

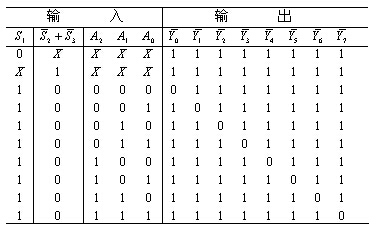

3线-8线译码器74LS138的功能表


<74ls138功能表>

74LS138逻辑图

无论从逻辑图还是功能表我们都可以看到74LS138的八个输出管脚,任何时刻要么全为高电平1—芯片处于不工作状态,要么只有一个为低电平0,其余7个输出管脚全为高电平1。如果出现两个输出管脚在同一个时间为0的情况,说明该芯片已经损坏。

当附加控制门的输出为高电平(S=1)时,可由逻辑图写出


74ls138逻辑图

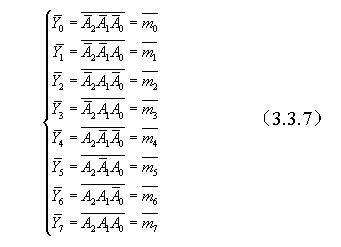

由上式可以看出,在同一个时间又是这三个变量的全部最小项的译码输出,所以也把这种译码器叫做最小项译码器。

71LS138有三个附加的控制端、和。当、时,输出为高电平(S=1),译码器处于工作状态。否则,译码器被禁止,所有的输出端被封锁在高电平,如表3.3.5所示。这三个控制端也叫做“片选”输入端,利用片选的作用可以将多篇连接起来以扩展译码器的功能.

带控制输入端的译码器又是一个完整的数据分配器。在图3.3.8电路中如果把作为“数据”输入端(在同一个时间),而将作为“地址”输入端,那么从送来的数据只能通过所指定的一根输出线送出去。这就不难理解为什么把叫做地址输入了。例如当=101时,门的输入端除了接至输出端的一个以外全是高电平,因此的数据以反码的形式从输出,而不会被送到其他任何一个输出端上。

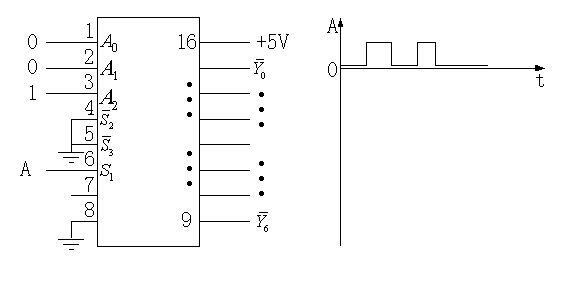

例2. 74LS138 3-8译码器的各输入端的连接情况及第六脚()输入信号A的波形如下图所示。试画出八个输出管脚的波形。


解:由74LS138的功能表知,当(A为低电平段)译码器不工作,8个输出管脚全为高电平,当(A为高电平段)译码器处于工作状态。因所以其余7个管脚输出全为高电平,因此可知,在输入信号A的作用下,8个输出管脚的波形如下:

即与A反相;

其余各管脚的输出恒等于1(高电平)与A的波形无关。

【例3.3.2】 试用两片3线-8线译码器74LS138组成4线-16线译码器,将输入的4位二进制代码译成16个独立的低电平信号。

解:由图3.3.8可见,74LS138仅有3个地址输入端。如果想对4位二进制代码,只能利用一个附加控制端(当中的一个)作为第四个地址输入端。

取第(1)片74LS138的和作为它的第四个地址输入端(在同一个时间令),取第(2)片的作为它的第四个地址输入端(在同一个时间令),取两片的、、,并将第(1)片的和接至,将第(2)片的接至,如图3.3.9所示,于是得到两片74LS138的输出分别为

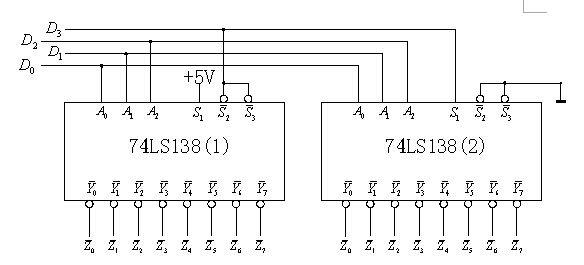

图3.3.9 用两片74LS138接成的4线-16线译码器


式(3.3.8)表明时第(1)片74LS138工作而第(2)片74LS138禁止,将的0000~0111这8个代码译成8个低电平信号。而式(3.3.9)表明时,第(2)片74LS138工作,第(1)片74LS138禁止,将的1000~1111这8个代码译成8个低电平信号。这样就用两个3线-8线译码器扩展成一个4线-16线的译码器了。

同理,也可一用两个带控制端的4线-16线译码器接成一个5线-32线译码器。
