精密低功耗仪表放大器INA128中文资料

一  概述

1.1 描述

INA128和INA129是低功耗高精度的通用仪表放大器它们通用的3运放3-op amp设计和体积小巧使其应用范围广泛反馈电流Current-feedback输入电路即使在高增益条件下(G = 100时200kHz)也可提供较宽的带宽

单个外部电阻可实现从1至10000的任一增益选择INA128提供工业标准的增益等式gain equationINA129的增益等式与AD620兼容

INA128/INA129用激光进行修正微调具有非常低的偏置电压 (50mV)温度漂移0.5µV/°C和高 共模抑制在G=100时120dB 其电源电压低至±2.25V且静态电流只有700uA是电池供电系统的理想选择内部输入保护能经受±40V电压而无损坏

INA128/INA129的封装为8引脚塑料DIP和SO-8表面衬底封装规定温度范围为–40°C至+85°CINA128还有对应的双配置INA2128。

2 特点

低偏置电压最大50µVz

低温度漂移最大0.5µV/°Cz

低输入偏置电流最大5nAz

高共模抵制CMR最小120dBz

输入保护至±40V z

宽电源电压范围±2.25 至 ±18Vz

低静态电流700µA z

8引脚塑料DIP和SO-8封装


3 应用范围

桥式放大器

热电偶放大器

RTD传感放大器

医疗仪器

数据获得

4、方框图



二 特性

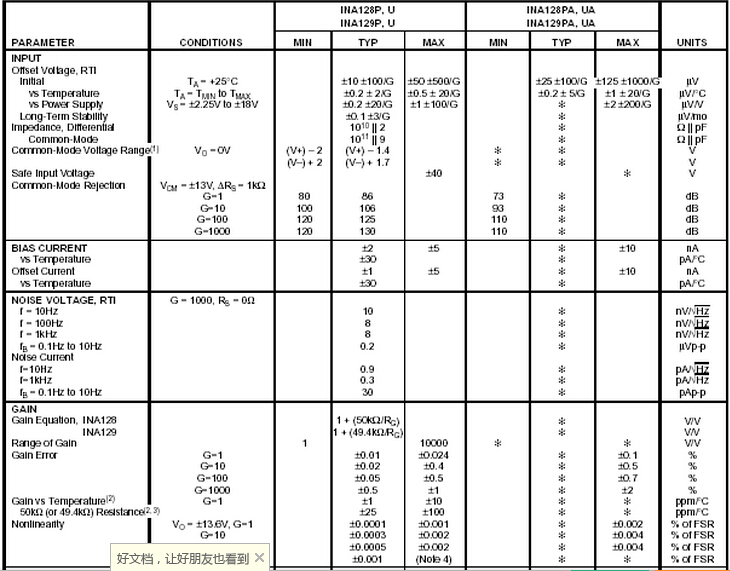

2.1 规格
(在TA = +25°C, VS = ±15V, RL = 10k 条件下除非另有说明)

 *该规格与INA128PU或INA129PU相同



注1输入共模范围与输出电压不同见典型曲线图2由晶片测试保证3增益等式中的温度系数为50k或49.4k4在G=1000时非线性测量由噪声支配典型非线性为±0.001%

2.引脚配置图

8引脚DIP和SO-8


3 对静电释放的灵敏性

静电释放会对该集成电路造成损害Burr-Brown建议用户对所有集成电路都预先采取适当的保护措施不正确的使用和安装都可能造成损坏静电释放造成的损坏会引起性能有微小的降低也会导致器件完全毁坏精密的集成电路可能更容易受这些损坏的影响因为在它们内部即使参数发生很小的变化都会导致器件与有的规格特性不符。

极限参数 :

电源电压                                                                              ±18V
模拟输入电压范围                                                                      ±40V
输出短路接地                                                                       持续
工作温度                                                                      –40°C至+125°C
贮存温度                                                                    –40°C 至 +125°C
接点温度                                                                             +150°C
引线温度焊接10秒                                                               +300°C
