LM393引脚图

标签:LM393

《LM393引脚图》这篇文章中存在错误,具体如下:

*错误描述:
*联系邮箱:

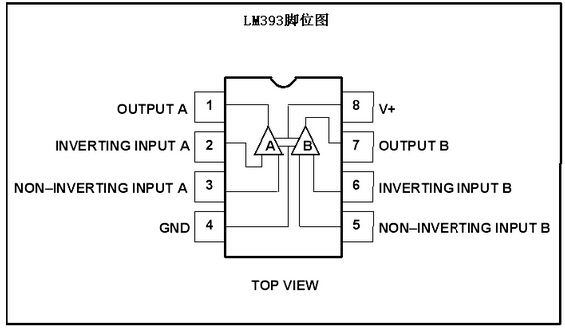

LM393其引脚功能图如下:


LM393其引脚的主要功能如下:
引脚  主要功能     引脚  主要功能
1    通道1输出      5    通道2正输入
2    通道1负输入    6    通道2负输入
3    通道1正输入    7    通道2输出
4    Vss            8    电源电压Vc

LM393代换型号如下:  IR9393、 LA6393、MB47393、TA75393、AN1393 、AN6914 。
