1 MPU-6050简介

MPU-60X0 是全球首例9 轴运动处理传感器。它集成了3 轴MEMS 陀螺仪,3 轴MEMS加速度计,以及一个可扩展的数字运动处理器DMP(Digital Motion Processor),可用I2C接口连接一个第三方的数字传感器,比如磁力计。扩展之后就可以通过其I2C 或SPI 接口输出一个9 轴的信号(SPI 接口仅在MPU-6000 可用)。MPU-60X0 也可以通过其I2C 接口连接非惯性的数字传感器,比如压力传感器。

MPU-60X0 对陀螺仪和加速度计分别用了三个16 位的ADC,将其测量的模拟量转化为可输出的数字量。为了精确跟踪快速和慢速的运动,传感器的测量范围都是用户可控的,陀螺仪可测范围为±250,±500,±1000,±2000°/秒(dps),加速度计可测范围为±2,±4,±8,±16g。

一个片上1024 字节的FIFO,有助于降低系统功耗。和所有设备寄存器之间的通信采用400kHz 的I2C 接口或1MHz 的SPI 接口(SPI 仅MPU-6000 可用)。对于需要高速传输的应用,对寄存器的读取和中断可用20MHz 的SPI。

另外,片上还内嵌了一个温度传感器和在工作环境下仅有±1%变动的振荡器。芯片尺寸4×4×0.9mm,采用QFN 封装(无引线方形封装),可承受最大10000g 的冲击,并有可编程的低通滤波器。

关于电源,MPU-60X0 可支持VDD 范围2.5V±5%,3.0V±5%,或3.3V±5%。另外MPU-6050 还有一个VLOGIC 引脚,用来为I2C 输出提供逻辑电平。VLOGIC 电压可取1.8±5%或者VDD。

2.应用领域

AirSign™技术(安全/身份验证)

TouchAnywhere™技术(“不接触”UI应用程序控制/导航)

MotionCommand™技术(手势捷径)

Motion-enabled游戏和应用程序框架

InstantGesture™iG™手势识别

基于位置服务的兴趣点、航迹推算

手机和便携式游戏

各自游戏控制器    

3d网络连接遥控器,机顶盒,3 d小鼠

可穿戴传感器对健康、健身和体育

玩具

3特征

以数字输出6 轴或9 轴的旋转矩阵、四元数(quaternion)、欧拉角格式(Euler Angle forma)的融合演算数据。具有131 LSBs/°/sec 敏感度与全格感测范围为±250、±500、±1000 与±2000°/sec .


3 轴角速度感测器(陀螺仪)。

可程式控制,且程式控制范围为±2g、±4g、±8g 和±16g 的3 轴加速器。移除加速器与陀螺仪轴间敏感度,降低设定给予的影响与感测器的飘移。 数字运动处理(DMP: Digital Motion Processing)引擎可减少复杂的融合演算数据、感测器同步化、姿势感应等的负荷。运动处理数据库支持Android、Linux 与Windows 内建之运作时间偏差与磁力感测器校正演算技术,免除了客户须另外进行校正的需求。以数位输出的温度传感器以数位输入的同步引脚(Sync pin)支援视频电子影相稳定技术与GPS可程式控制的中断(interrupt)支援姿势识别、摇摄、画面放大缩小、滚动、快速下降中断、high-G 中断、零动作感应、触击感应、摇动感应功能。

VDD 供电电压为2.5V±5%、3.0V±5%、3.3V±5%;VDDIO 为1.8V± 5%

陀螺仪运作电流:5mA,陀螺仪待命电流:5uA;加速器运作电流:500uA,加速器省电模式电流:40uA@10Hz高达400kHz 快速模式的I2C,或最高至20MHz 的SPI 串行主机接口(serial hostinterface)内建振荡器在工作温度范围内仅有±1%频率变化。可选外部时钟输入32.768kHz 或19.2MHz。

6.电气特性

6.1陀螺仪规格

VDD = 2.375V-3.46V, VLOGIC (MPU-6050 only) = 1.8V±5% or VDD, TA = 25°C

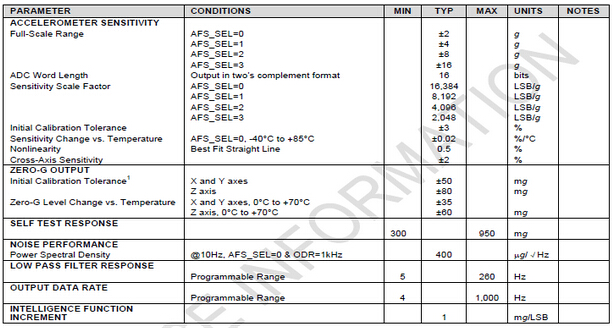

6.2加速计规格  VDD = 2.375V-3.46V, VLOGIC (MPU-6050 only) = 1.8V±5% or VDD, TA = 25°C

6.3 电气特性及一些普通规格  VDD = 2.375V-3.46V, VLOGIC (MPU-6050 only) = 1.8V±5% or VDD, TA = 25°C
