DAC0832中文资料

DAC0832引脚功能电路应用原理图

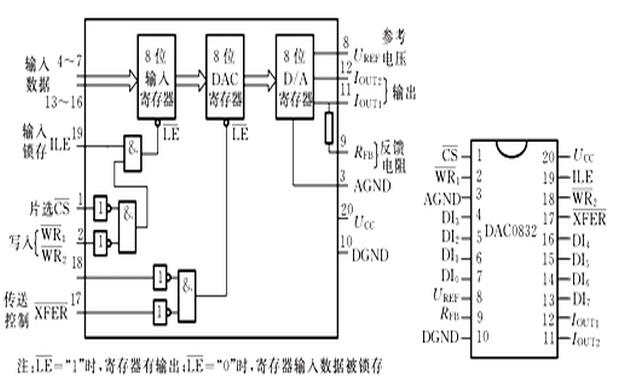

DAC0832是采样频率为八位的D/A转换芯片，集成电路内有两级输入寄存器，使DAC0832芯片具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A异步输入、同步转换等)。所以这个芯片的应用很广泛,关于DAC0832应 用 的 一 些 重 要 资 料 见 下 图 ：

D/A转换结果采用电流形式输出。若需要相应的模拟电压信号，可通过一个高输入阻抗的线性运算放大器实现。运放的反馈电阻可通过RFB端引用片内固有电阻，也可外接。DAC0832逻辑输入满足TTL电平，可直接与TTL电路或微机电路连接。

dac0832应用电路图

dac0832应用电路图:

DAC0832引脚功能说明：

DI0~DI7：数据输入线，TLL电平。

ILE：数据锁存允许控制信号输入线，高电平有效。

CS：片选信号输入线，低电平有效。

WR1：为输入寄存器的写选通信号。

XFER：数据传送控制信号输入线，低电平有效。

WR2：为DAC寄存器写选通输入线。

Iout1:电流输出线。当输入全为1时Iout1最大。

Iout2: 电流输出线。其值与Iout1之和为一常数。

Rfb:反馈信号输入线,芯片内部有反馈电阻.

Vcc:电源输入线  (+5v~+15v)

Vref:基准电压输入线  (-10v~+10v)

AGND:模拟地,摸拟信号和基准电源的参考地.

DGND:数字地,两种地线在基准电源处共地比较好.

采用ADC0809实现A/D转换。

（一） D/A转换器DAC0832

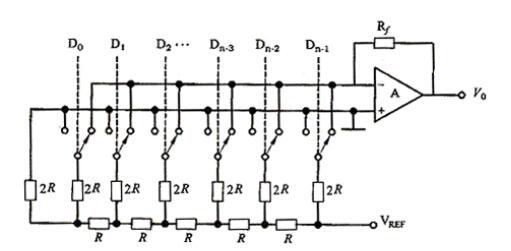

DAC0832是采用CMOS工艺制成的单片直流输出型8位数/模转换器。如图4-82所示，它由倒T型R-2R电阻网络、模拟开关、运算放大器和参考电压VREF四大部分组成。运算放大器输出的模拟量V0为：

 图4-82
