PT2248和PT2249A中文资料简介

标签:PT2248   PT2248A

《PT2248和PT2249A中文资料简介》这篇文章中存在错误,具体如下:

*错误描述:
*联系邮箱:

PT2248和PT2249A中文资料介绍

PT2248发射模块

运用按键式按钮,由按键的方式将此信号传给PT2248,好让PT2248将此讯号转成脉波,经由振荡再由IR LED红外线发射器发射此信号。

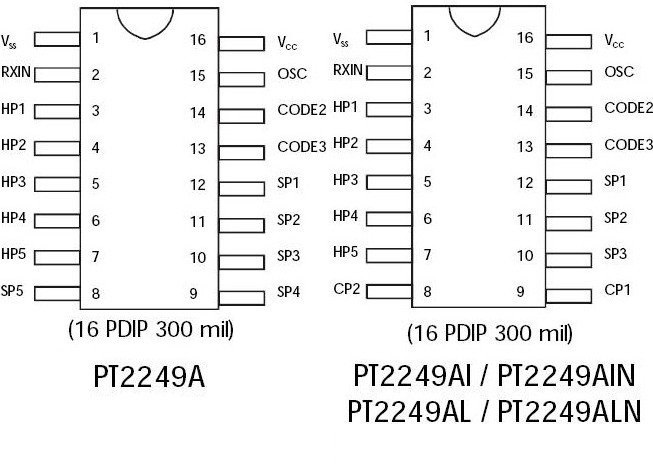

图1 PT2249A引脚图

PT2248是一个CMOS红外线遥控发射器,它有18种功能及75个指令可供使用,单击或是连续按键皆可,也有组合键的功能。可应用于电视、录放机的遥控。

PT2248之特性:1.低功率消耗。

2.宽电源供应范围,Vcc=2.2~5.0 V。

3.最多6键组合。

4.需较少外接组件。

5.RC共振当作振荡频率来源。


图2 实际应用的电机正反转PT2248发射电路图

红外线发射器动作原理:

图2是,它是以四个按钮来控制发射信号,在发射器的电路上,是使用PT2248作为遥控的控制器,当按下S1或S2时,在PT2248的TXOUT接脚上都会对应一个码并且以串行方式输出,而串行的数据则会经由红外线发射二极管送出,便完成了发射的动作电路上的S1与S2则分别控制马达的正转与反转。

PT2249A是一种红外线遥控控制的接收组件,它采用互补金属半导体技术,具有功率消耗低、抗干扰能力强等优点,适用于音响设备及电视机遥控系统。

功能:接收器 ( 译码器 )

特色

能多路输出来自发射器的键控信号,能同时输出五项功能。

具有单一脉冲、保持脉冲及循环脉冲三种输出方式。

带有RC单终端震荡器。

内含代码检测电路,可有效防止各种干扰。

采用数字滤波和代码核对,可防止如PL灯等光源的干扰,从而保证了信号接收的灵敏度。

用途:可作为电视或音响遥控器的组件.

红外线接收器动作原理:

在接收电路方面,PRM6938是一个红外线接收器,将收到的串行数据交给PT2249,PT2249在收到数据后便会产生对应的输出接脚,这个输出就是控制电机的信号,而电机的正反转则是由四个晶体管的导通与截止来控制电流经过电机的方向,产生正反转的动作;当按下S1时PT2249的HP1脚输出高电位,因此Q4与Q5导通,Q3与Q6截止,电流由Q4经过电机至Q5形成回路,电机正转;当按下S2时PT2249的HP2脚输出高电位,因此Q3与Q6导通,Q4与Q5截止,电流由Q3经过电机至Q6形成回路,则电机反转。


图3 实际应用的电机正反转PT2249A接收电路图

注意: 例如:当PT2248位码 C1=1, C2=1, C3=0时,PT2249ACODE2接脚必须浮接,而CODE3接脚必须接地。

在接收器部份要注意的就有:

(1)是否能排除外来散射光。

(2)光路径的正确性。

因为在白天或多或少会受到光线的影响,而影响接收器的正确收信功能。


图4 典型的红外线接收电路图

PT2248和PT2249A中文资料简介

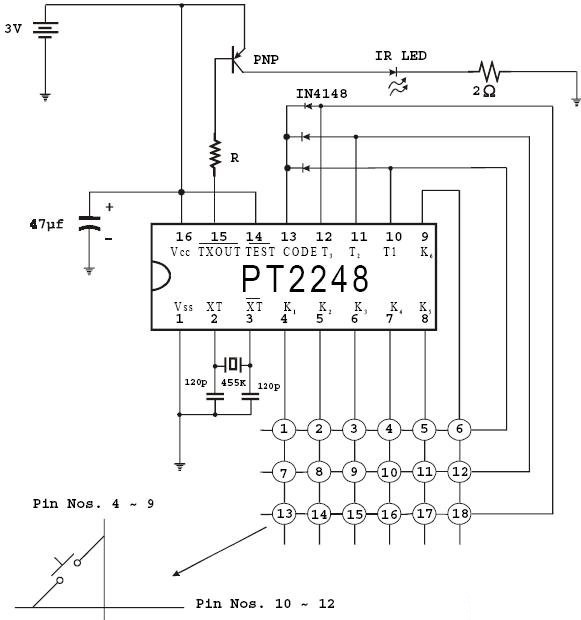

图5 范例 红外线发射接收电路图
