CD4069中文资料及引脚图

标签:CD4069

《CD4069中文资料及引脚图》这篇文章中存在错误,具体如下:

*错误描述:
*联系邮箱:

 CC4069由六个COS/MOS反相器电路组成。此器件主要用作通用反相器、即用于不需要中功率TTL驱动和逻辑电平转换的电路中。

CC4069由六个COS/MOS反相器电路组成。此器件主要用作通用反相器、即用于不需要中功率TTL驱动和逻辑电平转换的电路中。


CD4069引脚功能图

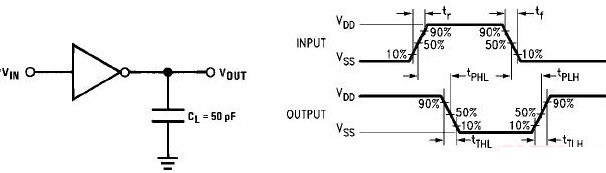

交流测试电路和波形切换时间

Absolute Maximum Ratings 绝对最大额定值:

DC Supply Voltage 直流供电电压 (VDD) -0.5V to +18 VDC Input Voltage输入电压 (VIN) -0.5V to VDD +0.5 VDC Storage Temperature Range储存温度范围 (TS) -65℃ to +150℃ Power Dissipation功耗 (PD) Dual-In-Line 普通双列封装 700 mW Small Outline 小外形封装 500 mW Lead Temperature 焊接温度(TL) Soldering, 10 seconds)(焊接10秒) 260℃

Recommended Operating Conditions 建议操作条件:

DC Supply Voltage 直流供电电压 (VDD) 3V to 15VDC Input Voltage输入电压 (VIN) 0V to VDD VDC Operating Temperature Range工作温度范围 (TA) -40℃ to +85℃

DC Electrical Characteristics 直流电气特性:

Symbol 符号

Parameter 参数 Conditions 条件 -40℃ +25℃ +85℃

Units 单位

最小 最大 最小 典型 最大 最小 最大 IDD Quiescent Device Current静态电流 VDD=5V,VIN=VDD or VSS 1.0 1.0 7.5 μA VDD=10V,VIN=VDD or VSS 2.0 2.0 15 VDD=15V,VIN=VDD or VSS 4.0 4.0 30 VOL LOW Level Output Voltage 输出低电平电压 |IO| < 1μA VDD = 5V 0.05 0 0.05 0.05 V VDD = 10V 0.05 0 0.05 0.05 VDD = 15V 0.05 0 0.05 0.05 VOH HIGH Level Output Voltage 输出高电平电压 |IO| < 1 μA VDD = 5V 4.95 4.95 4.95 V VDD = 10V 9.95 9.95 9.95 VDD = 15V 14.95 14.95 14.95 VIL LOW Level Input Voltage 输入低电平电压 |IO| < 1 μA VDD = 5V, VO = 4.5V 1.0 1.0 1.0 V VDD = 10V, VO = 9V 2.0 2.0 2.0 VDD = 15V, VO = 13.5V 3.0 3.0 3.0 VIH HIGH Level Input Voltage 输入高电平电压 |IO| < 1 μA VDD = 5V, VO = 0.5V 4.0 4.0 4.0 V VDD = 10V, VO = 1V 8.0 8.0 8.0 VDD = 15V, VO = 1.5V 12.0 12.0 12.0 IOL LOW Level Output Current 输出低电平电流 (Note 4) VDD = 5V, VO = 0.4V 0.52 0.44 0.88 0.36 mA VDD = 10V, VO = 0.5V 1.3 1.1 2.25 0.9 VDD = 15V, VO = 1.5V 3.6 3.0 8.8 2.4 IOH HIGH Level Output Current 输出高电平电流 (Note 4) VDD = 5V, VO = 4.6V -0.52 -0.44 -0.88 -0.36 mA VDD = 10V, VO = 9.5V -1.3 -1.1 -2.25 -0.9 VDD = 15V, VO = 13.5V -3.6 -3.0 -8.8 -2.4 IIN Input Current 输入电流 VDD = 15V, VIN = 0V -0.30 -10-5 -0.30 -1.0 μA VDD = 15V, VIN = 15V 0.30 10-5
